Koji je princip rada RTD-a otpornog na eksploziju?

Kao dobavljač od povjerenja otpornih na eksploziju detektora temperature (RTD), uzbuđen sam što mogu zaroniti u fascinantan svijet ovih bitnih uređaja za mjerenje temperature. U ovom blogu istražit ćemo princip rada RTD-a otpornih na eksploziju, njihovu važnost u opasnim okruženjima i njihovu usporedbu s drugim temperaturnim senzorima.

Osnove RTD-a

Prije nego što se usredotočimo na RTD-ove otporne na eksploziju, shvatimo temeljni koncept otpornih temperaturnih detektora. RTD je vrsta senzora temperature koji radi na principu da se električni otpor metala mijenja s temperaturom. Metal koji se najčešće koristi u RTD uređajima je platina, zbog svoje visoke točnosti, stabilnosti i širokog temperaturnog raspona.

Odnos otpora i temperature platinskog RTD-a može se opisati jednadžbom Callendar - Van Dusen. Za temperature između - 200°C i 0°C, jednadžba je (R_t=R_0(1 + At+Bt^2 + C(t - 100)t^3)), a za temperature između 0°C i 850°C, jednadžba se pojednostavljuje na (R_t=R_0(1 + At+Bt^2)), gdje je (R_t) otpor pri temperaturi (t), (R_0) je otpor na 0°C, a (A), (B) i (C) su konstante specifične za korištenu platinu.

Princip rada RTD-a otpornog na eksploziju

RTD otporan na eksploziju dizajniran je za siguran rad u opasnim okruženjima gdje su prisutni zapaljivi plinovi, pare ili prašina. Ključ njegovog dizajna otpornog na eksploziju leži u njegovoj konstrukciji i kućištu.

Armored Resistance Temperature Detector price Surface Thermal Resistance

Element otpora: Slično standardnom RTD-u, RTD otporan na eksploziju sadrži otporni element, obično izrađen od platine. Kada se temperatura promijeni, otpor platinskog elementa se mijenja u skladu s tim. Ova promjena otpora se zatim mjeri i pretvara u očitanje temperature.
Kućište: Kućište RTD-a otpornog na eksploziju je najkritičniji dio njegovog dizajna. Konstruiran je tako da spriječi iskre ili plamen koji nastane unutar uređaja da zapale okolnu zapaljivu atmosferu. Kućište je obično izrađeno od robusnih materijala poput nehrđajućeg čelika ili lijevanog aluminija. Dizajniran je da izdrži pritisak unutarnje eksplozije bez pucanja i da ohladi vruće plinove i plamen koji nastaje tijekom eksplozije na temperaturu ispod točke paljenja okolnih zapaljivih tvari.
Električni priključci: Električni priključci u RTD-u otpornom na eksploziju također su pažljivo dizajnirani. Zabrtvljeni su kako bi spriječili ulazak zapaljivih plinova ili prašine u uređaj. Posebne kabelske uvodnice otporne na eksploziju koriste se kako bi se osiguralo čvrsto brtvljenje oko kabela, a ožičenje unutar kućišta je raspoređeno na način da minimalizira rizik od kratkog spoja i luka.

Primjene RTD-a otpornih na eksploziju

RTD-i otporni na eksploziju naširoko se koriste u raznim industrijama gdje je sigurnost od najveće važnosti. Neke od uobičajenih aplikacija uključuju:

Industrija nafte i plina: U rafinerijama nafte, offshore platformama i petrokemijskim postrojenjima, RTD-ovi otporni na eksploziju koriste se za praćenje temperature cjevovoda, spremnika za skladištenje i procesne opreme. Oni pomažu osigurati siguran rad ovih objekata pružajući točna mjerenja temperature u opasnim okruženjima.
Kemijska industrija: Kemijska postrojenja često rade sa zapaljivim i eksplozivnim tvarima. RTD-ovi otporni na eksploziju koriste se za praćenje temperature reaktora, destilacijskih kolona i druge opreme kako bi se spriječilo pregrijavanje i potencijalne eksplozije.
Rudarska industrija: U rudnicima, gdje su prisutni metan i drugi zapaljivi plinovi, RTD-ovi otporni na eksploziju koriste se za nadzor temperature ventilacijskih sustava, pokretnih traka i druge opreme kako bi se osigurala sigurnost rudara.

Usporedba s drugim temperaturnim senzorima

U usporedbi s drugim senzorima temperature kao što su termoparovi, RTD-ovi otporni na eksploziju imaju nekoliko prednosti:

Točnost: RTD općenito nude veću točnost od termoparova. Odnos otpora i temperature platinastog RTD-a vrlo je stabilan i predvidljiv, što omogućuje precizna mjerenja temperature.
Ponovljivost: RTD imaju izvrsnu ponovljivost, što znači da će dati isto očitavanje temperature za istu temperaturu tijekom vremena. Ovo je važno u primjenama gdje su potrebna dosljedna i pouzdana mjerenja temperature.
Linearnost: Odnos otpora i temperature RTD-a je linearniji nego kod termoelementa, što pojednostavljuje postupak kalibracije i olakšava pretvorbu očitanja otpora u vrijednost temperature.

Međutim, RTD uređaji također imaju neka ograničenja. Općenito su skuplji od termoparova i imaju sporije vrijeme odziva.

Srodni proizvodi

Ako vas zanima više o različitim vrstama temperaturnih senzora, posjetite sljedeće poveznice:

Žičani otporni termometar: Ova veza pruža više informacija o žičanim otpornim termometrima, koji su vrsta RTD-a.
Oklopljeni otporni temperaturni detektor: Oklopljeni RTD-ovi nude dodatnu zaštitu i prikladni su za teške uvjete rada.

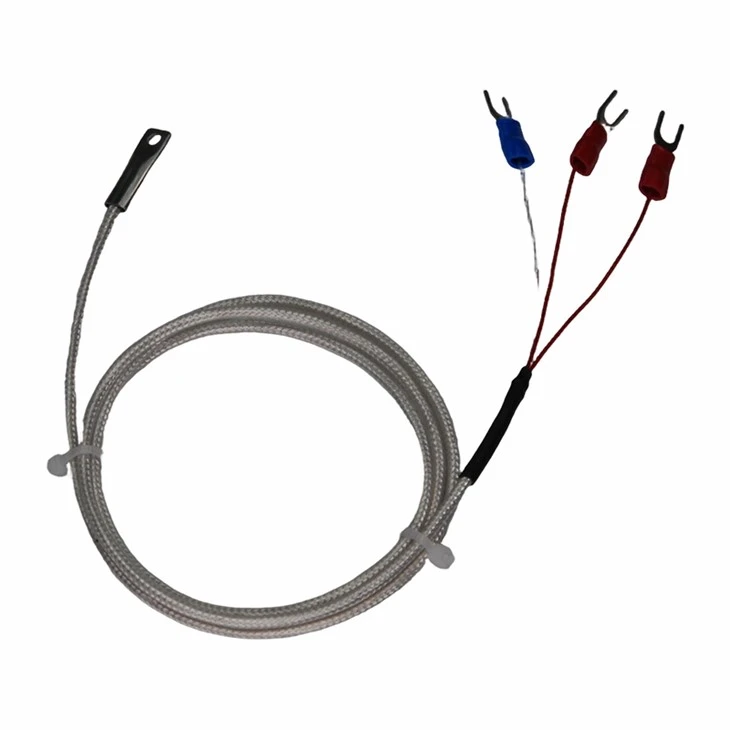

Površinski toplinski otpor: Senzori površinskog toplinskog otpora dizajnirani su za mjerenje temperature površina.

Kontaktirajte nas za kupnju

Ako ste na tržištu visokokvalitetnih RTD-ova otpornih na eksploziju, tu smo da vam pomognemo. Naš tim stručnjaka može vam pružiti detaljne informacije o našim proizvodima, pomoći vam u odabiru pravog RTD-a za vašu specifičnu primjenu i ponuditi konkurentne cijene. Posvećeni smo pružanju izvrsne korisničke usluge i osiguravanju da dobijete najbolje rješenje za mjerenje temperature za svoje potrebe.
