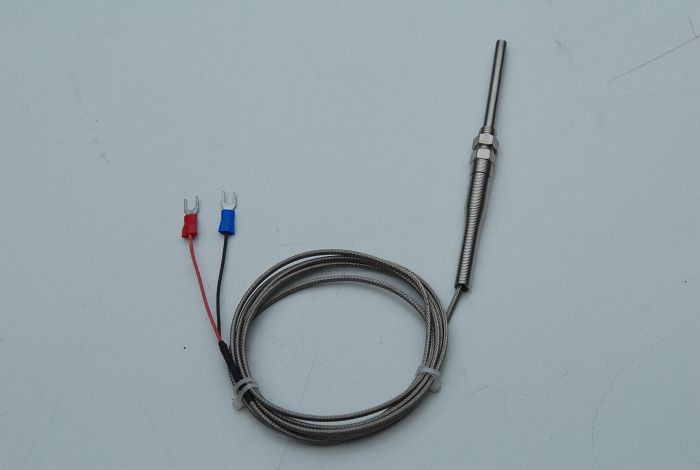

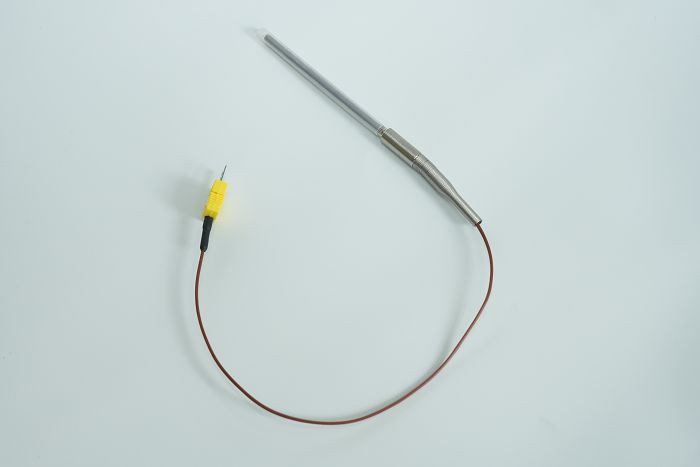

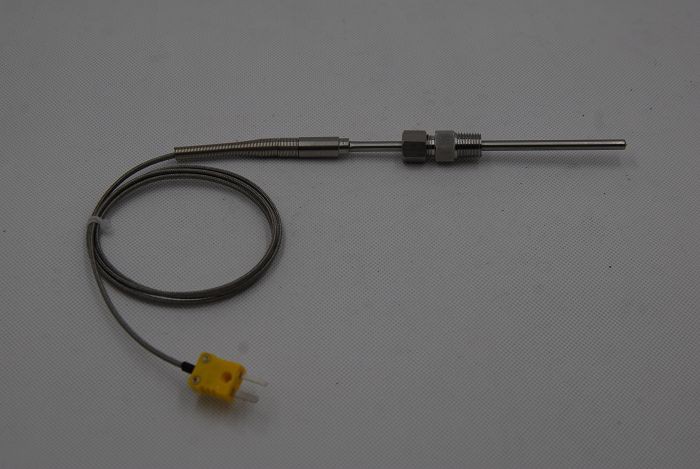

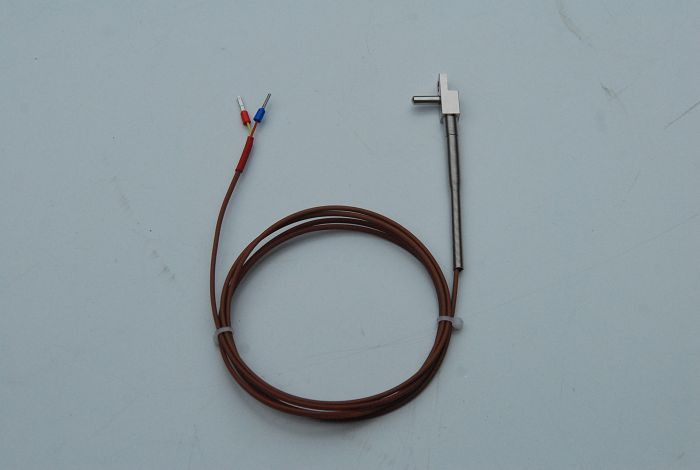

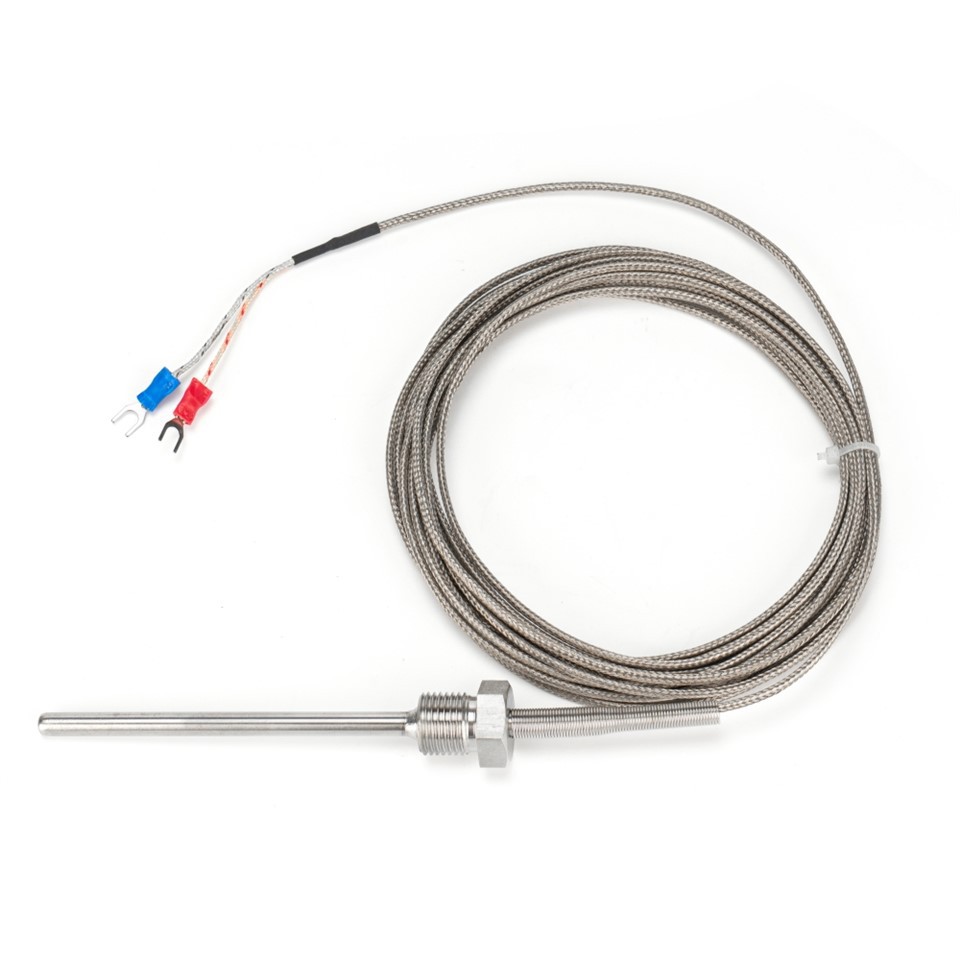

Fleksibilno ožičenje i brzi odziv: Žičani termopar za kompaktne prostore
Termoparovi od platine-rodija (također poznati kao termoparovi s mekim-olovom) lagano su rješenje za-osjećanje temperature dizajnirano za svestranost u skučenim prostorima i mobilnim aplikacijama. Njegova ključna prednost leži u izravnoj vezi između senzorskog vrha i fleksibilnih izoliranih žica, što termoparove od platine-rodija čini nevjerojatno jednostavnim za usmjeravanje i instaliranje tamo gdje tradicionalni kruti senzori ne mogu doseći. Iskorištavanjem termoelektričnog učinka različitih metalnih elektroda, termoparovi od platine-rodija daju brza, pouzdana očitanja u širokom rasponu (-200 stupnjeva ~800 stupnjeva), zadovoljavajući potrebe od nadzora elektroničkih uređaja do laboratorijskih-ispitivanja malih razmjera. Bilo da se radi o-provjerama temperature na više točaka ili-teško dostupnim prazninama, ovaj senzor besprijekorno kombinira praktičnost i performanse.
Raznovrsne vrste termoparova od platine-rodija za ciljane potrebe
Obitelj termoparova od platine-rodija klasificirana je prema strukturi senzorskog vrha i karakteristikama vodiča kako bi odgovarala različitim scenarijima primjene. U nastavku je detaljan pregled:
|
Tip |
Strukturne značajke |
Ključne prednosti |
Prikladne aplikacije |
|
Žičani termoelement s golim- vrhom |
Bez zaštitne navlake, izložene elektrode |
Ultra{0}}brzi odgovor (milisekunde) |
Čist, ne{0}}korozivni plin/tekući medij; izbjegavajte abrazivna/korozivna okruženja |
|
Mikro zaštitna cijev žičani termopar |
Tanko{0}}cijev od nehrđajućeg čelika/keramika na vrhu |
Uravnotežuje brzinu odziva i blagu otpornost na koroziju |
Prilagodljive duljine vodiča (0,5~10m) za različite udaljenosti ožičenja |
|
Patch-Tip Žičani termoelement |
Ultra{0}}tanki senzorski vrh, fleksibilni vodiči |
Čvrsto prianja na male površine pomoću ljepila na visokim-temperaturama |
Mjerenje površinske temperature tiskanih ploča, malih kalupa i mikro{0}}komponenti |
|
Više{0}}žičani termopar |
Više jezgri termoelementa integriranih u jedan vod |
Mjeri više točaka istovremeno, smanjuje ožičenje |
Scenariji-kontrole temperature na više točaka (npr. nizovi opreme, laboratorijske postavke) |
Vrhunski materijali i pouzdana preciznost termoparova od platine-rodija
Svaki termopar od platine-rodija napravljen je od visoko{1}}kvalitetnih materijala kako bi se osigurala trajnost i točnost. Njegove termoelektrode uključuju-isplativi K-tip (NiCr-NiSi) i E-tip (NiCr-CuNi) za srednje-niske temperature, plus visoku-preciznost S-tipa (PtRh10-Pt) za 300~800 stupnjeva visokotemperaturni zadaci.
Izolacijski materijali od mekog olova prilagođeni su temperaturi: PVC/PE za manje od ili jednako 200 stupnjeva, PTFE za 200~500 stupnjeva (otporan na kiseline/lužine) i pletenica od staklenih vlakana za 500~800 stupnjeva (otporan na{-visoku-temperaturu, -usporava plamen). Za mikrozaštitne cijevi koristi se nehrđajući čelik 304 (suha okruženja) ili korund keramika (teški uvjeti visoke-temperature).
Slijedeći nacionalne standarde, termoparovi od platine-rodija nude točnost klase Ⅰ i Ⅱ:
|
Indeksni broj |
Klasa točnosti |
Raspon temperature (stupnjevi) |
Dopuštena pogreška |
|
K-vrsta |
Razred Ⅰ |
-40~1100 |
±1,5 stupnjeva ili ±0,4% t |
|
Razred Ⅱ |
-40~1100 |
±2,5 stupnjeva ili ±0,75% t |
|
|
E-vrsta |
Razred Ⅰ |
-40~800 |
±1,5 stupnjeva ili ±0,4% t |
|
Razred Ⅱ |
-40~800 |
±2,5 stupnjeva ili ±0,75% t |
|
|
Vrsta - |
Razred Ⅰ |
0~800 |
±1,0 stupanj ili ±0,3% t |
|
Razred Ⅱ |
0~800 |
±1,5 stupnjeva ili ±0,5% t |
Napomena: t se odnosi na izmjerenu vrijednost temperature; modeli s golim-vrhom mogu imati nešto veće pogreške zbog nedostatka zaštite. Idealni za elektroniku, malu opremu, prijenosne uređaje i uske prostore, Platinum-rodij termoelementi ističu se kao fleksibilno,-prijateljsko rješenje za suvremene potrebe mjerenja temperature.
